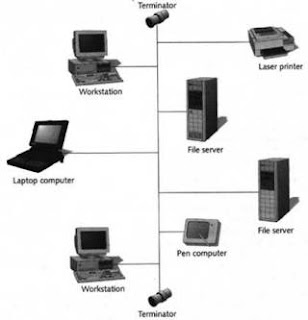

Topologi jaringan bus merupakan beberapa simpul/node dihubungkan dengan jalur data (bus). Topologi Bus menyediakan 1 saluran untuk komunikasi semua perangkat sehinga setiap perangkat harus bergantian menggunakan seluran tersebut. Oleh karena itu, hanya ada 2 perangkat yang saling berkomunikasi dalam suatu saat. Masing-masing node dapat melakukan tugas-tugas dan operasi yang berbeda namun semua mempunyai hierarki yang sama. Untuk mengefisiensikan penggunaan jaringan, digunakan metode CSMA/CD (Carrier Sense Multiple Access / Collision Detected) yang dapat mengurangi terjadinya masa tenggang (saluran kosong) dengan mendeteksi tabrakan informasi.

Topologi bus ini merupakan topologi yang banyak digunakan di awal penggunaan jaringan komputer karena topologi yang paling sederhana dibandingkan dengan topologi lainnya. Jika komputer dihubungkan antara satu dengan lainnya dengan membentuk seperti barisan melalui satu single kabel maka sudah bisa disebut menggunakan topologi bus.

Dalam topologi ini dalam satu saat, hanya satu komputer yang dapat mengirimkan data yang berupa sinyal elektronik ke semua komputer dalam jaringan tersebut dan hanya akan diterima oleh komputer yang dituju. Karena hanya satu komputer saja yang dapat mengirimkan data dalam satu saat maka jumlah komputer sangat berpengaruh dalam unjuk kerja karena semakin banyak jumlah komputer, semakin banyak komputer akan menunggu giliran untuk bisa mengirim data dan efeknya unjuk kerja jaringan akan menjadi lambat. Sinyal yang dikirimkan oleh satu komputer akan dikirim ke seluruh jaringan dari ujung satu sampai ujung lainnya.

Jika sinyal diperbolehkan untuk terus menerus tanpa bisa di interrupt atau dihentikan dalam arti jika sinyal sudah sampai di ujung maka dia akan berbalik arah, hal ini akan mencegah komputer lain untuk bisa mengirim data, karena untuk bisa mengirim data jaringan bus mesti bebas dari sinyal-sinyal. Untuk mencegah sinyal bisa terus menerus aktif (bouncing) diperlukana adanya terminator, di mana ujung dari kabel yang menghubungkan komputer-komputer tersebut harus di-terminate untuk menghentikan sinyal dari bouncing (berbalik) dan menyerap (absorb) sinyal bebas sehingga membersihkan kabel tersebut dari sinyal-sinyal bebas dan komputer lain bisa mengirim data.

Topologi bus terdiri daripada beberapa komputer yang disambungkan kepada satu kabel utama dengan menggunakan terminator. Kabel yang digunakan adalah kabel sepaksi, (coaxial kabel 50 ohm) dan penyambung RG58. Jarak maksimum kabel adalah 185 meter.


Kebaikan Topologi Bus

  1. Senang untuk menambah atau mengurangkan komputer dan nod tanpa mengganggu operasi yang telah dijalankan.

  2. Kurang kabel dan jarak LAN tidak terbatas.

  3. Biaya instalasi sangat murah.

  4. Sesuai untuk rangkaian yang kecil.

Kelemahan Topologi Bus

  1. Jika kabel tulang belakang (Backbone) atau mana-mana nodnya bermasalah rangkaian tidak dapat berfungsi.

  2. Memerlukan terminator untuk kedua ujung kabel tulang belakang .

  3. Sukar mengesan kerosakan.

  4. Perlu pengulang (repeater) jika jarak LAN jauh.

  5. Pengisian tambahan diperlukan untuk mengelakkan perlanggaran (collision) data

  6. Kecepatan rata-rata transfer informasi untuk setiap perangkat sangat lambat karena harus bergantian menggunakan saluran

  7. Sulit untuk manajemen jaringan

  8. Sulit untuk expand (menambah) jaringan

  9. Jika terjadi masalah dengan kabel dalam satu komputer (ingat topologi bus menggunakan satu kabel menghubungkan komputer) misalnya kabel putus maka semua jaringan komputer akan terganggu dan tidak bisa berkomunikasi antar satu dengan lainnya (down). Begitu pula jika salah satu ujung tidak diterminasi, sinyal akan berbalik (bounce) dan seluruh jaringan akan terpengaruh meskipun masing-masing komputer masih dapat berdiri sendiri (stand alone) tetapi tidak dapat berkomunikasi satu sama lain.
